Турбокомпрессор ремонт своими руками

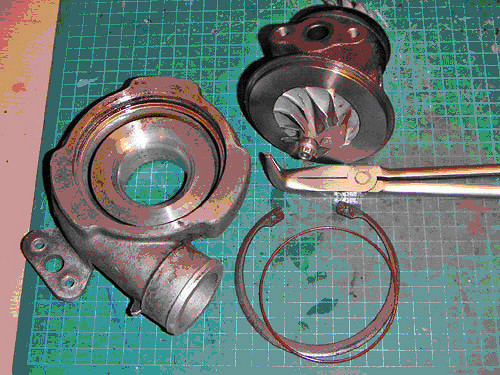

При всей своей сложности, турбокомпрессор не отличается изобилием деталей – он имеет всего три основных части – турбинную, работающую на стороне выхлопных газов, компрессорную, отвечающую за наддув двигателя, а между ними находится подшипниковый узел (так называемый картридж), через  который проходит вал ротора. Вал и турбинное колесо представляют собой одно своими целое, а компрессорное колесо крепится на валу. Также имеется система регулирования, которая в зависимости от конструкции ТК может быть расположена на  турбинном или компрессорном корпусе.

При такой кажущейся простоте у технически грамотного владельца может возникнуть желание произвести ремонт самостоятельно. Тем более, что новая турбина стоит достаточно дорого. Выходом может стать покупка турбокомпрессора Б.У., однако вряд ли кто даст на него гарантию. Также существует определенный дефицит квалифицированных специалистов по ремонту ТК – иногда приходится некоторое время ждать своей очереди. Тем не менее, решившегося на самостоятельный ремонт ожидают многочисленные «подводные камни», о которых он и не подозревал.

Одна из распространенных ошибок, регулярно допускаемых теми, кто решился на самостоятельный ремонт ТК, связана с непониманием демпфирующего эффекта, заложенного в конструкцию подшипникового узла агрегата.  Именно этот вопрос требует некоторых пояснений,  поскольку непонимание может привести к печальным последствиям. Необходимость демпфирования связана с особенностями работы двигателя. Выхлопные газы поступают в выпускной коллектор и далее на рабочее колесо турбины порциями в соответствии с тем, как открываются выпускные клапаны двигателя. Таким образом, поток не является однородным – воздействие его на ротор турбины имеет импульсный характер.  Для компенсации ударного воздействия потребовалось бы придание ротору гораздо большей жесткости, что привело бы к увеличению размеров и веса всего агрегата.  Выход был найден в виде применения в подшипниках скольжения втулок плавающего типа, которые на  стороне корпуса выполняют демпфирующую функцию.

Между плавающей втулкой и корпусом имеется определенный зазор, в котором образуется масляная пленка, практически идентичная той, которая образуется между ротором и втулкой.  Втулка вращается с частотой, примерно вдвое меньшей частоты вращения ротора, а две масляные пленки успешно компенсируют импульсное воздействие отработанных газов на ротор турбины, выполняя амортизирующие функции.

При самостоятельном ремонте турбины может быть диагностирован якобы повышенный люфт между втулкой и корпусом, это принимается за дефект, после чего из соответствующего материала (обычно бронзы) вытачиваются втулки, которые запрессовываются в корпус с некоторым натягом.  Аналогия очевидна – эти втулки напоминают втулки в головке шатуна или в стартере, но эта ошибка приводит к печальным последствиям.  Турбина работает на предельных режимах, и отсутствие одной масляной пленки приводит к снижению демпфирующего эффекта, отчего многократно увеличивается износ подшипников скольжения. В граничных случаях может даже турбокомпрессор ремонт своими руками произойти поломка вала ротора.

Балансировка вращающихся деталей имеет большое значение для их корректной и долговечной работы. Яркий и достаточно простой пример – балансировка колес, которую нужно производить после каждого ремонта с разборкой.  Иначе в случае передних колес на руль будет передаваться биение. И даже отсутствие каких-либо особых внешних признаков дисбаланса задних колес, тем не менее,  приводит к их преждевременному, и весьма характерному износу пятнами. Стоит отметить также повышенную нагрузку и, как следствие, повышенный износ деталей подвески.

Естественно, размеры крыльчаток турбины несопоставимы с размерами колес, однако стоит учитывать и тот факт, что частота вращения их выше на несколько порядков – нормальная частота вращения ротора составляет 100 тыс. об./мин и выше, а в некоторых моделях она может достигать 300 тыс. об./мин. Как известно, нагрузки на вращающуюся деталь растут пропорционально квадрату скорости. Таким образом, при таких оборотах нагрузки вполне сопоставимы, и малейший дисбаланс способен привести к катастрофическим последствиям.

Разборка подшипникового узла, даже ослабление затяжки его болтов приводит к тому, что балансировка нарушается. Совершенно понятно, что в кустарных условиях отбалансировать ротор возможным не представляется, и даже если была произведена корректная  замена всех дефектных деталей, такой ремонт начисто теряет смысл – турбокомпрессор с дисбалансом выйдет из строя гарантированно быстро.

balansirovka rotora

Балансировка ротора ТК производится на специальном оборудовании квалифицированным специалистом, причем этот процесс проходит в два этапа. Прежде всего, необходимо отбалансировать сам ротор, после чего картридж собирается и производится балансировка всего узла. Для этого применяется два разных станка, и на втором имитируется работа ТК в реальных условиях, на подшипники подается масло нужной температуры и создаются нагрузки на ротор.









DSCN0406Стоит повторить еще раз – в кустарных условиях балансировка ротора турбины невозможна в принципе. И даже если все нужные детали были заменены и сборка проведена правильно, такой агрегат будет иметь дисбаланс, который приведет к его быстрому выходу из строя.

























При всей сложности ремонта турбокомпрессора есть операции, которые владелец при наличии должных технических навыков может произвести самостоятельно. Речь идет о демонтаже и монтаже агрегата.  При этом следует соблюдать некоторые правила, чтобы избежать неприятностей.

Перед установкой отремонтированного турбокомпрессора тщательно промыть трубку подвода масла, поскольку здоровье агрегата напрямую зависит от подачи масла к нему.  Кроме того, после ремонта оставшаяся грязь может попасть внутрь агрегата и изначально повредить его. Вообще в случае работы с турбиной следует соблюдать максимальную чистоту и  аккуратность. Перед установкой ТК на двигатель следует залить около 20 г масла в принимающее отверстие, после чего необходимо несколько раз провернуть вал для равномерного его распределения. Непременно нужно заменить масло, масляный и воздушный фильтры.

Запрещается использование герметиков при монтаже трубок через прокладку. Следует использовать только новые прокладки хорошего качества.  После сборки необходимо запустит двигатель и дать ему поработать на холостом ходу в течение 10-15 минут. При этом нужно убедиться в отсутствии подтеканий масла и охлаждающей жидкости через соединения. Период обкатки турбины составляет 1000 километров пробега. При этом не следует превышать скорость выше 100 км/ч, а также избегать резкой смены режимов движения.

Выводы

Отремонтировать турбокомпрессор самостоятельно или в обычном автосервисе возможным не представляется. Для квалифицированного ремонта с гарантией следует обращаться только в мастерские, специализирующиеся на такого рода ремонте.  Такая мастерская непременно должна быть оборудована станками для предварительной и окончательной балансировки ротора турбокомпрессора.


Источник: http://www.turbobalans.ru/remont-turbin-svoimi-rukami
